大型箱式调质热处理生产线
生产线一般概述

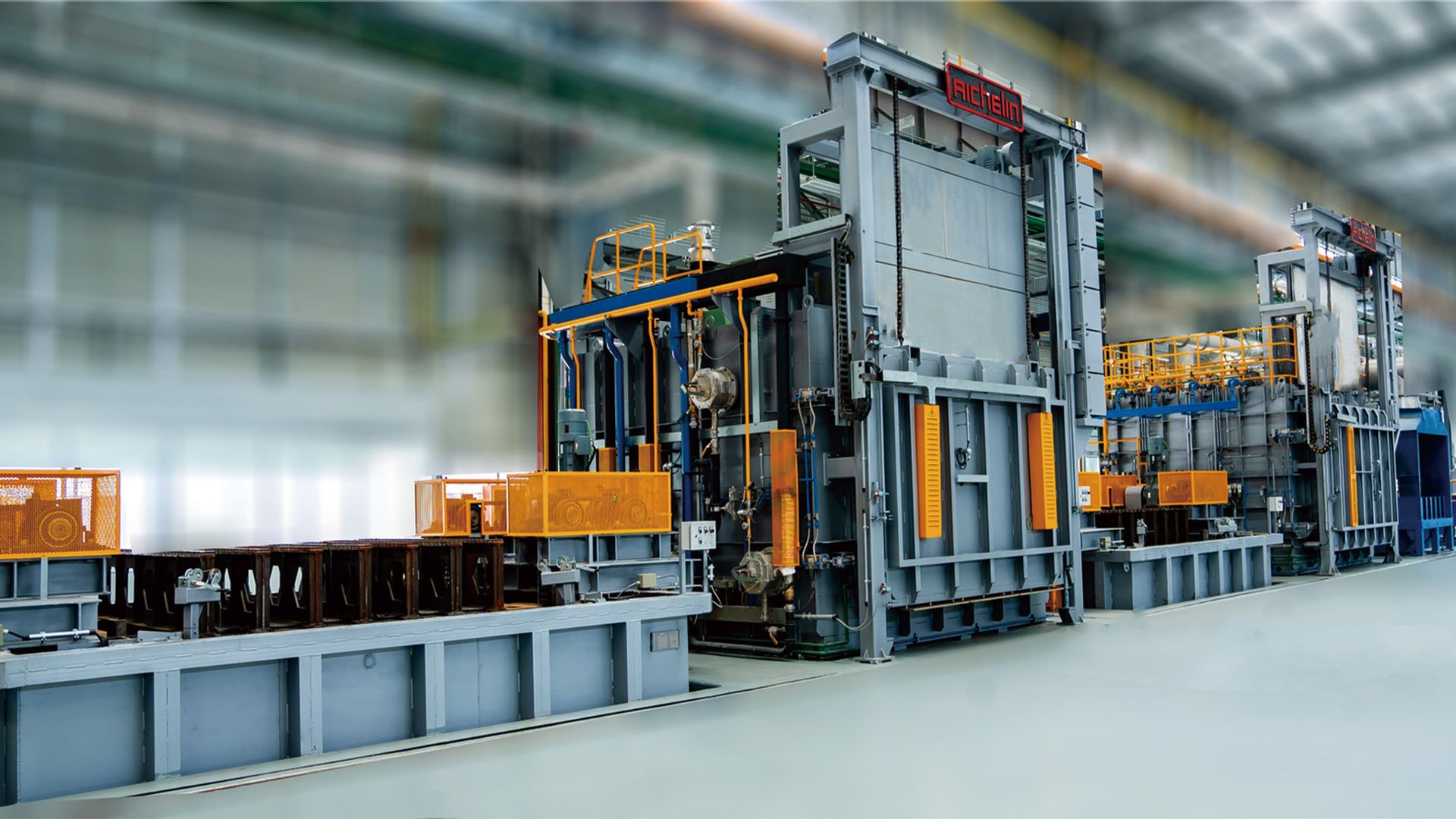

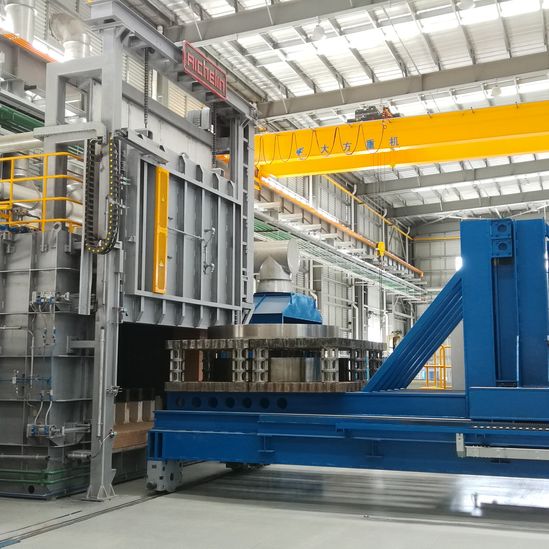

该线由上料台、大型箱式加热炉、轨道叉车式料车、坑式淬火槽、箱式高温回火炉、风冷台、计算机中央控制系统等组成。取消了为承载工件而反复无效加热冷却的料盘，故节能效果十分显著，是用于风电行业大型大批量铸锻件的预先热处理的先进装备
自动化、节能及控制系统特点
生产线采用全自动控制，除上卸料外，不人工干涉，极大地改善工人的劳动条件。淬火槽中特别布置了多台液下搅拌器，可调节淬火液的流动方向。液压系统可实现工件的快速下降以及到位缓冲停止，满足大型厚重工件的淬硬和变形要求。
采用节能设计：炉顶、炉墙采用全纤维炉衬结构，工件可以直接摆放在炉底上，不需要料具，能耗大大降低。 其高效空气自身预热式燃气烧嘴，利用烟气，通过内置换热器预热助燃空气换热器采用最佳形状设计，可获得极高的热效率，加热效率达到80%。炉内明火加热时，专门设计的烟气引射器确保烟气100%从烧嘴排出，并保证最低的NOx排放量。
计算机中央控制系统由上位机、主控PLC、外电路控制系统和触摸式操作面板MP377组成一套完整的集散式控制模式,从而确保生产线可靠的控制性。主控PLC与各单体设备ET-200M和主控仪表进行通迅，控制和协调各设备的工作。上位机与主控PLC进行通讯。用户通过上位机和MP377可以查询整个生产线的各种工艺参数；通过PC机和MP377显示画面，操作人员便可总览全部设备的运行状态。
技术数据
常用产品规格与型号
下表列出了常规爱协林箱式调质线的尺寸（其他特殊规格型号可根据客户需求定制）：
| | 有效装料尺寸（L× W× H）mm | 加热功率（kW） | 大装载量（Kg） |
|---|---|---|---|
| CLG - 11,250/35/35 | 11,250 × 350 × 350 | 800 | 3,000 |
| CLE - 450/450/130 | 4,500 × 4,500 × 1,300 | 980 | 30,000 |
| CLE - 400/400/130 | 4,000 × 4,000 × 1,300 | 850 | 30,000 |
| CLG - 380/250/150 | 3,800 × 2,500 × 1,500 | 580 | 15,000 |
| CLE - 150/90/85 | 1,500 × 900 × 850 | 120 | 1,200 |
| CLG - 120/180/60 | 1,200 × 1800 × 600 | 90 | 1,000 |
